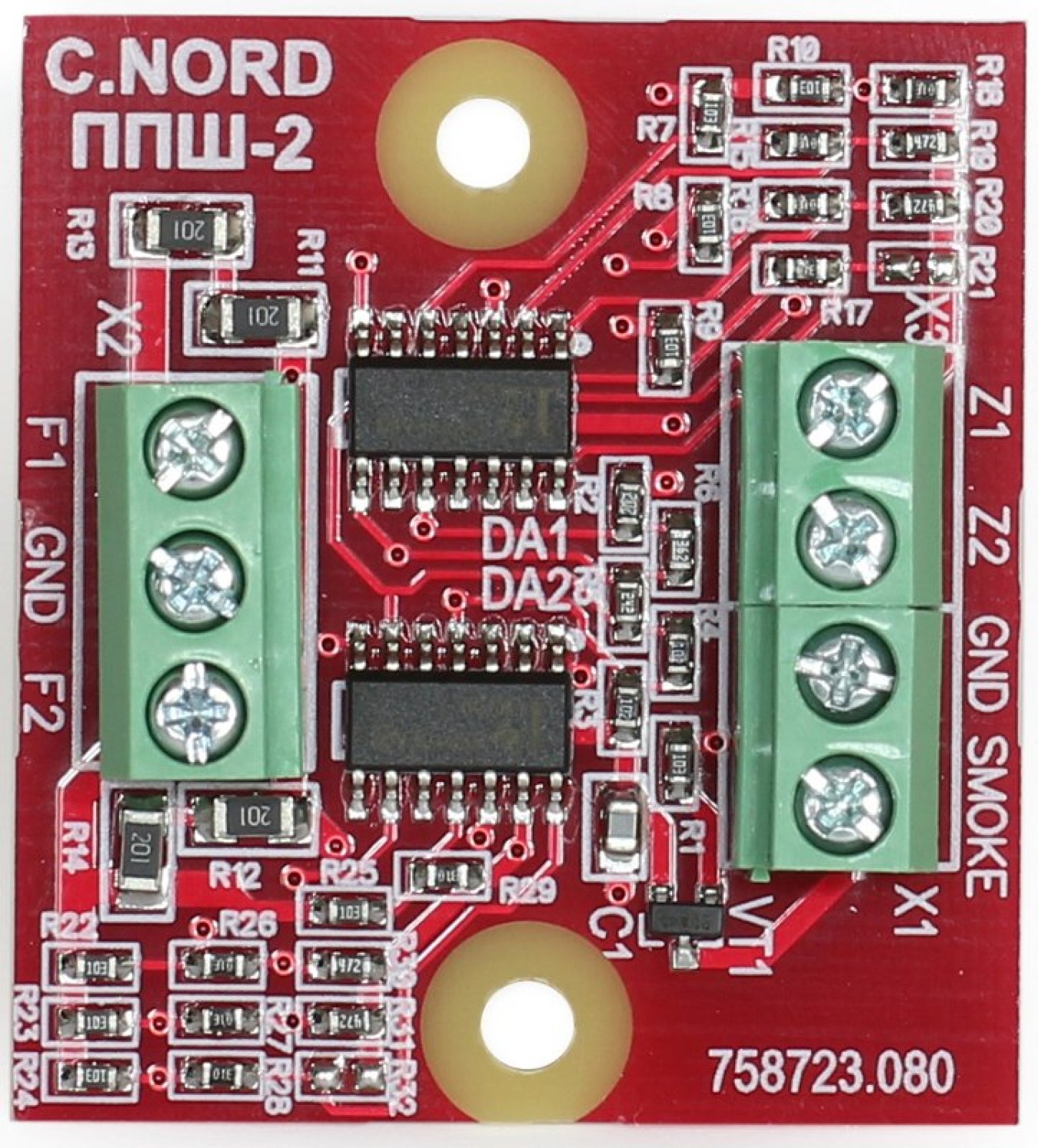

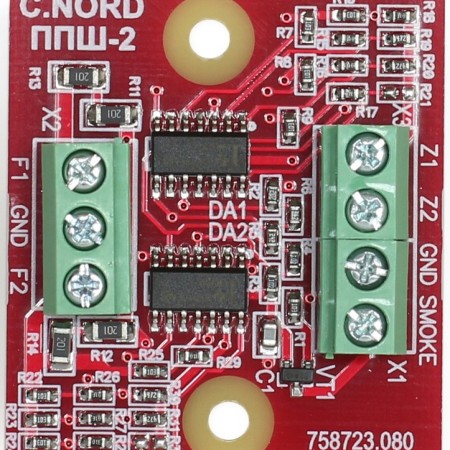

Преобразователь состояний двух пожарных шлейфов Предназначен для установки в контрольные панели «Норд GSM» и «Норд RF» для работы с двухпроводными дымовыми пожарными извещателями типа ИП212-3СУ, ИП212-3СМ, ИП212-41М, ИП212-44, ИП212-45, ИП212-46, ИП212-66, ИП212-95, ИП212-141, ИП212-141М и подобными, а также с тепловыми пожарными извещателями типа ИП101-1А-А1 и подобными. При работе с преобразователем не требуется установка дополнительных токоограничительных резисторов ни в один из типов двухпроводных дымовых пожарных извещателей. При совместной работе с ППШ-2 контрольные панели Норд GSM и Норд RF обеспечивают идентификацию четырех состояний каждого пожарного шлейфа и формирование соответствующих событий: Норма, Пожар, Обрыв, Замыкание. Технические характеристики Номинальное сопротивление оконечного резистора пожарного шлейфа, кОм 3,0±0,15 кОм Максимально допустимое суммарное сопротивление двух проводов каждого пожарного шлейфа, Ом 100 Ом Минимально допустимое сопротивление утечки между двумя проводами каждого пожарного шлейфа, а также между каждым из проводов шлейфа и «землей», кОм 50 кОм Максимальное число пожарных извещателей (с током потребления в состоянии Норма не более 100 мкА), включаемых в пожарный шлейф, при котором различаются состояния Норма и Пожар, шт. 20 шт. Максимально возможный ток в короткозамкнутом пожарном шлейфе, мА 33 мА Максимальный ток, протекающий через извещатель, находящийся в сработанном состоянии, мА 15 мА Число клемм для подключения сигнальных проводов двух пожарных шлейфов 3 клеммы Число клемм (линий связи) для подключения к головной панели 4 клеммы Допустимый диапазон температур, ° С От −30° C до +50° С Габаритные размеры, мм 43×39×15 мм (ш×в×г) Масса, г 50 г
