Технические характеристики:
- Исполнительный элемент — электромагнитное реле с сухим контактом.
- Совместимость с Hub, Hub Plus и ReX.
- Технический ресурс реле — 200 000 включений.
- Время доставки сигнала тревоги — 0.15 с.
- Модуляция — GFSK.
- Максимальная мощность радиосигнала — 25 мВт.
Реле контроллера функционирует в двух режимах: бистабильный — замыкает и размыкает контакты по принципу выключателя; импульсный — автоматически замыкает и размыкает контакты на установленный период (0.5 ~ 15 с.).
Функциональность:
- Подключение к хабу сканом или ручным набором QR-кода.
- Настройка и управление в приложении Ajax Security System (для смартфонов с iOS и Android) или через браузер.
- Контроль по мобильному приложению (вручную) или по заданному сценарию (автоматически).
- Защита от скачков напряжения — размыкает контакт при выходе параметра за пределы 6.5 ~ 36.5 В.
- Защита от перегрева — размыкает контакт при температуре более 65 ºС в месте установки и 85°С внутри корпуса Relay.
- Замыкание контакта при стабилизации напряжения и снижении температуры.
- Оповещение о глушении.
- Аутентификация — для предотвращения подлога.

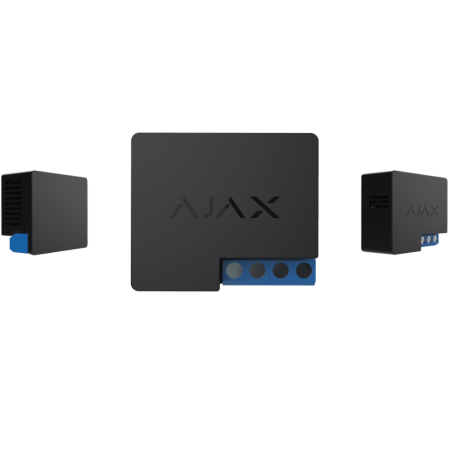

Ajax Relay оборудован антенной, клеммами питания и контакта, световым индикатором и функциональной кнопкой. Работает от источников питания DC 7 ~ 24 В. Монтаж — в электрические щиты, соединительные коробки, корпусы коммутационных аппаратов. Габариты — 39×33×18 мм. Вес — 30 г. Рекомендуемые источники питания — DC 12 или 24 В, энергопотребление — ≤ 1 Вт·ч. Рабочие температуры — 0 °С… +64 °С.
-
| Ajax Relay |
|---|
| Классификация |
блок релейный радиоканальный |
| Тип устройства |
беспроводное |
| Способ установки |
в щит, соединительную коробку |
| Совместимость |
работает с Hub, Hub Plus и ReX |
| Исполнительный элемент |
электромагнитное реле |
| Защита по напряжению |
max — 36.5 В, min — 6.5 В |
| Срок службы реле |
200 000 включений |
| Защита по максимальному току |
нет |
| Защита по максимальной температуре |
65 °C в месте установки
85 °C внутри Relay |
| Допустимая мощность |
резистивная нагрузка при 230 В — до 3 кВт
резистивная нагрузка при 110 В — до 1.5 кВт |
| Контроль параметров |
напряжение |
| Время доставки сигнала тревоги |
0.15 с. |
| Питание |
7 ~ 24 В DC |
| Радиопротокол Jeweller |
дальность связи с датчиками — до 1000 м на открытом пространстве
двусторонняя связь между устройствами
рабочие частоты — 868.0−868.6 МГц
саморегулируемая мощность радиосигнала — до 25 мВт
блочное шифрование, основанное на алгоритме AES
период опроса датчиков — 12 ~ 300 с. |
| Диапазон рабочих температур |
0 ºС… +64 ºC |
| Допустимая влажность |
75 % |
| Антисаботаж |
защита от подлога
оповещение о глушении |
| Класс защиты |
IP20 |
| Размер |
39×33×18 мм |
| Вес |
32 г |
