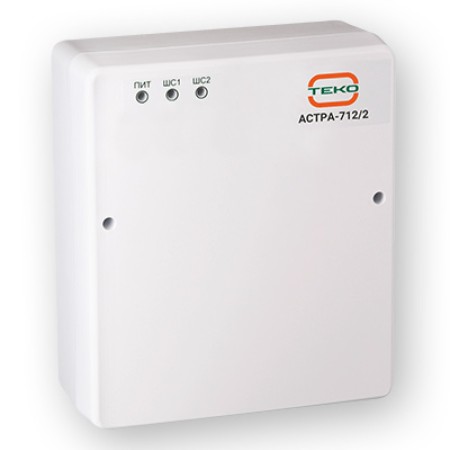

Прибор приемно-контрольный охранный Астра-712/2 (Код: )

• контроль состояния 2 шлейфов сигнализации (ШС) с включенными охранными или технологическими извещателями;
• управление средствами оповещения;
• выдача тревожных извещений на ПЦН через релейные выходы;
• выдача информации по линии расширения на релейные блоки Астра-822, блоки индикации Астра-861;
• обеспечение питающим напряжением активных извещателей и других устройств.

Основные данные

• постановка на охрану/снятие с охраны осуществляется:
  - с использованием ключей Touch memory (ТМ) или устройств, генерирующих код формата ТМ, (РР Астра-РИ-М, клавиатура Астра-КТМ-С). Количество регистрируемых идентификаторов ТМ - 28. Регистрация идентификаторов ТМ с помощью кнопки ТМ или с ПК.
  - с использованием переключателя или кнопки с фиксированными состояниями “замкнут/разомкнут” (кнопка входит в комплект поставки);
• обеспечивается работа ШС по типам "охранный " или "технологический".
  В ШС могут быть включены:
  - извещатели и приемно-контрольные приборы, имеющие выход типа сухой контакт (релейный) и работающие на замыкание или размыкание;
  - извещатели, питающиеся по шлейфу напряжением не менее 9 В и максимальным остаточным напряжением на сработавшем извещателе не более 6 В;
• контроль ШС типа "охранный" производится по сопротивлению в жестких границах состояний ШС "норма", "нарушение". Распознавание состояния ШС "неисправность " не производится;
• контроль ШС типа "технологический” производится по сопротивлению в жестких границах состояний ШС "норма ", "нарушение ", "неисправность ", "внимание ";
• силовой выход для обеспечения питанием устройств оповещения, устройств оконечных РСПИ и других потребителей большого тока непосредственно от АКБ;

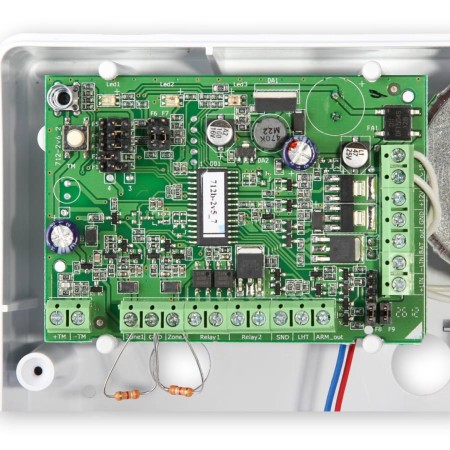

• установка основных режимов работы осуществляется с помощью перемычек на плате прибора и предусматривает выбор:
  - режима настройки (перемычки или ПК),
  - отключение линии расширения,
  - способа постановки на охрану (ТМ или КН),
  - включение режима автоперевзятия,
  - выбор режимов работы ШС ("охранный " - "технологический"),
  - времени задержки на вход/выход;
• наиболее полная реализация возможностей ППКО осуществляется программированием с ПК:
  - выбор набора необходимых функций (ПО Flasher),
  - определение режимов работы выбранного набора функций (ПО Pconf-712);
• подключение к ПК обеспечивается блоком сопряжения Астра-983.

• Технические данные

  Питание от:
  - сети переменного тока частотой 50 Гц напряжением	187÷242 В
  - АКБ напряжением	12÷14 В

  Параметры ШС:
  - напряжение на клеммах ШС в дежурном режиме	от 9 до 14 В
  - ток короткого замыкания по ШС, не более	20 мА

  Время интегрирования ШС:
  - охранный	70±10 мс
  - технологический	300±30 мс

  Сопротивление ШС:
  - "норма"	от 3 до 5 кОм
  - "нарушение" охранный	от 0 до 3 или более 5 кОм
  - "нарушение" технологический	от 1,5 до 3 или от 5 до 12 кОм
  - "неисправность" технологический	от 0 до 1,5 или более 12 кОм

  ток в ШС для питания извещателей	3,0 мА
  величина пульсации по выходу "+12В"	100 мА
  напряжение АКБ, при котором включается индикация разряда	11,5±0,3 В
  напряжение АКБ, при переходе в "спящий" режим	10,5±0,3 В
  напряжение АКБ, при котором происходит отключение приборов (при отсутствии сетевого напряжения)	10,0±0,3 В
  габаритные размеры прибора	165х190х79 мм
  масса прибора без АКБ	0,9 кг

  Максимальный ток нагрузки выходов:
  - внешнего звукового оповещателя с АКБ (клеммы "SND" и "+Bat_out")	1,5 А
  - внешнего звукового оповещателя без АКБ (клеммы "SND" и "+12V")	0,1 А
  - внешнего светового оповещателя (клеммы "LHT" и "+12V")	50 мА
  - управления (клеммы "ARM_out" и "+12V")	50 мА

  Условия эксплуатации:
  - температура, с АКБ	от -10 до +55°С
  - температура, без АКБ	от -30 до +55°С
  - относительная влажность воздуха без конденсации влаги	до 93% при +40°С
  - степень защиты оболочкой	IP41

  Технические данные по типам приборов	712/1	712/2	712/4	712/8
  количество ШС, подключаемых к приборам	1	2	4	8
  количество релейных выходов	1	2	3	3
  мощность, потребляемая прибором от сети переменного тока в дежурном режиме (без учета внешней нагрузки) и в режиме тревоги, Вт, не более	5	5	15	15
  ток, потребляемый приборами от АКБ, мА, не более: - в дежурном режиме - в режиме "Тревога"	110 120	110 120	150 170	180 200
  ток максимальной нагрузки по выходу "+12В", мА, не более	550±50	550±50	750±50	750±50
  ток при коротком замыкании по выходу "+12В", мА, не более	40	40	40	40
  время работы от АКБ в дежурном режиме без учета питания внешней нагрузки, ч	60	60	48	36

  Информативность

  • двухцветная индикация состояния каждого ШС;
  • двухцветная индикация состояния цепей питания;
  • выход на световой оповещатель;
  • выход на звуковой оповещатель;
  • программируемые релейные выходы;
  • выход для питания извещателей;
  • дополнительный выход от АКБ;
  • выход управления  "ARM_out"  с двумя фиксированными состояниями замкнут/разомкнут (взят/снят);
  • вход/выход линии расширения.
